Акустические панели WINAL™

В общественных и коммерческих зданиях акустический комфорт напрямую определяет удобство работы, проведения встреч и восприятия информации. Акустические панели WINAL™ разработаны как звукопоглощающие системы для внутренней отделки стен и потолков, которые помогают устранить избыточную гулкость, сократить время реверберации и улучшить разборчивость речи. Когда архитекторы, проектировщики и инженеры закладывают материалы в проектную спецификацию, они решают задачу управления звуковыми отражениями внутри конкретного пространства. Шумопоглощающие панели WINAL™ производятся на различных конструктивных основах, включая перфорированные плиты на базе листовых материалов, минеральное и древесное волокно, а также металлические кассетные модули. Такое разнообразие позволяет подобрать подходящее решение под требования конкретного объекта: геометрию поверхностей, класс пожарной опасности, влажностный режим и предполагаемые эксплуатационные нагрузки. В зависимости от назначения пространства — будь то открытый офис, конференц-зал, учебная аудитория, фойе или холл гостиницы — акустические плиты и стеновые облицовки помогают сформировать сбалансированную акустическую среду.

Основная задача звукопоглощающих материалов внутри помещения заключается в контроле времени реверберации и уменьшении многократных отражений звука от жестких поверхностей. В пространствах с большим объемом и преобладанием твердых отделочных материалов, таких как бетон, стекло или керамогранит, звуковые колебания затухают медленно. Из-за этого возникает эффект выраженного эха, нарастает общая гулкость, а разборчивость речи заметно падает. Декоративные акустические панели WINAL™ поглощают часть отраженной звуковой энергии, сокращая длительность реверберации и создавая комфортные акустические условия для работы и общения.

При проектировании акустики важно разделять две инженерные задачи: звукопоглощение внутри одного помещения и звукоизоляцию между смежными комнатами. Акустические панели работают со звуковым полем внутри одного объема и не предназначены для ограничения передачи воздушного шума через межкомнатные стены или перекрытия. Если проект требует конфиденциальности переговоров или снижения передачи воздушного шума между помещениями, применяются решения WINAL™ MUTE и каркасные перегородки WINAL™ WallPro с индексом изоляции воздушного шума Rw 58–64 дБ в зависимости от конструкции.

Область применения систем звукопоглощения охватывает широкий спектр общественных и коммерческих пространств. Панели востребованы в офисах, переговорных комнатах, конференц-залах, фойе и просторных open space с открытой планировкой. В образовательных учреждениях, школах и лекционных аудиториях акустическая отделка поверхностей помогает учащимся и преподавателям четко воспринимать речь без необходимости повышать голос. В медицинских центрах, спортивных комплексах и гостиницах акустические материалы способствуют созданию спокойной атмосферы и снижению общей гулкости в зонах ожидания, коридорах и холлах.

Эффективность акустической отделки во многом зависит от грамотного распределения поглощающих материалов по поверхностям помещения. Комплексный подход к проектированию предполагает использование как горизонтальных, так и вертикальных плоскостей поглощения в зависимости от архитектурных особенностей и планировки пространства.

Акустические стеновые панели устанавливаются на вертикальных поверхностях и принимают на себя прямые звуковые отражения. Акустические панели для стен помогают предотвратить возникновение эффекта порхающего эха между параллельными жесткими перегородками, что особенно важно для переговорных комнат, коридоров, учебных классов и вытянутых кабинетов. В то же время акустические потолочные панели работают с горизонтальной плоскостью перекрытия, перекрывая значительную площадь и существенно снижая время реверберации во всем объеме помещения.

Когда сплошной монтаж акустических панелей на потолок невозможен из-за открытых инженерных коммуникаций, особенностей вентиляции или требований дизайн-проекта, применяются свободно висящие элементы. Вертикальные подвесные баффлы и горизонтальные потолочные острова позволяют локально скорректировать акустическую среду над рабочими группами, столами переговоров или зонами приема посетителей. Такие элементы обеспечивают поглощение звука с обеих сторон панели и органично вписываются в современные интерьеры с открытыми потолочными пространствами.

Семейство WINAL™ WISOUND представляет собой перфорированные акустические панели для стен и потолков, объединяющие декоративную отделку и функцию звукопоглощения. Панели помогают уменьшить отражение звука внутри помещения и сделать речь более разборчивой в офисах, переговорных комнатах, конференц-залах, холлах гостиниц, образовательных и медицинских учреждениях.

В линейку входят два продукта с разной основой. Панели WINAL™ Wisound производятся на базе стекломагниевого листа (СМЛ), при этом базовая панель-основа без отделки соответствует классу пожарной опасности КМ-0. Нанесение декоративного покрытия может изменять итоговый класс пожарной опасности изделия, что учитывается при спецификации под конкретные зоны здания. Панели WINAL™ Wisound Lite изготавливаются на основе гипсокартонного листа (ГКЛ), обеспечивающего готовому изделию класс пожарной опасности КМ-1.

Перфорация на панелях семейства WINAL™ WISOUND выполняет акустическую функцию и одновременно формирует рисунок поверхности. Геометрия отверстий, шаг перфорации и варианты финишной отделки подбираются под архитектурный замысел проекта. Габаритные размеры изделий, доступные схемы перфорации и требования к монтажным подсистемам определяются для каждого типоразмера индивидуально и зафиксированы на карточках соответствующих продуктов.

Семейство WINAL™ CLOUD SYSTEM включает акустические панели и подвесные элементы на основе минерального волокна в стеклохолсте. Материалы линейки предназначены для снижения реверберации и оптимизации звуковой среды в офисах, залах, переговорных комнатах, зонах open space, а также в пространствах с высокими потолками или открытыми потолочными коммуникациями.

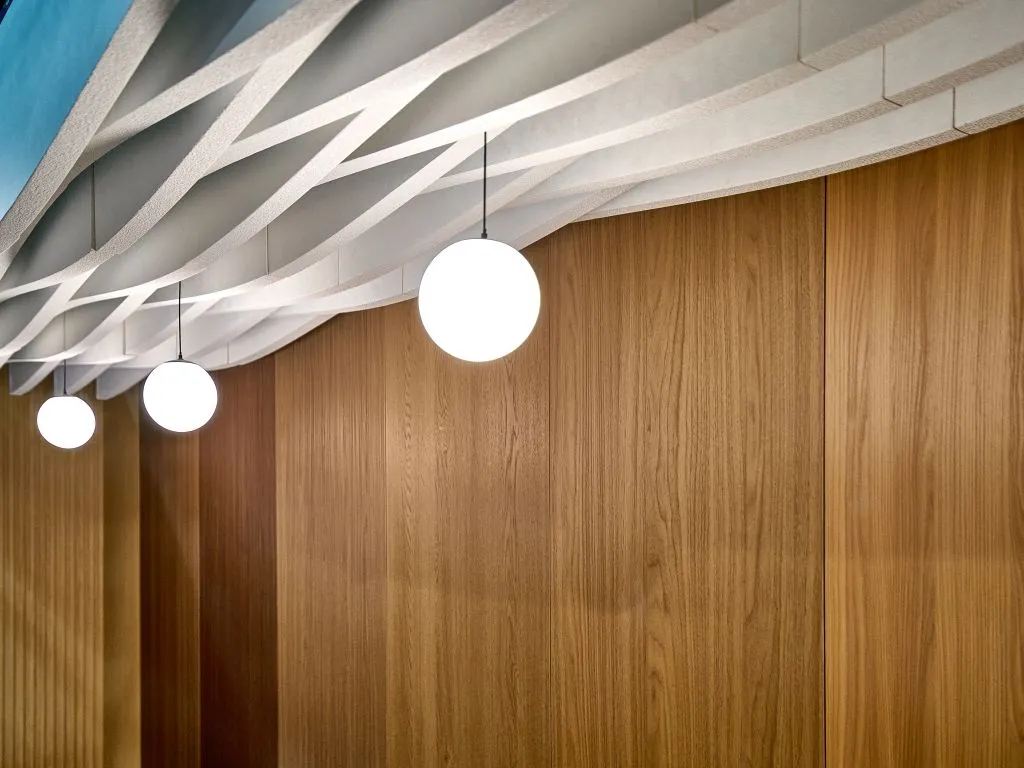

Линейка представлена четырьмя специализированными форм-факторами под различные задачи проекта. Модификация WINAL™ Cloud System W представляет собой стеновые панели для вертикальных поверхностей. Для потолочных плоскостей разработаны панели WINAL™ Cloud System C, рассчитанные исключительно на установку в подвесные потолочные системы; данный материал не предназначен для прямого крепления или наклеивания на плиту перекрытия. Для помещений с открытыми инженерными сетями и высокими потолками применяются вертикальные подвесные баффлы WINAL™ Cloud System B и горизонтальные потолочные острова WINAL™ Cloud System I.

Для подвесных баффлов WINAL™ Cloud System B и островов WINAL™ Cloud System I характерно двустороннее звукопоглощение, благодаря чему их коэффициент звукопоглощения NRC достигает 0,95. Изделия линейки WINAL™ CLOUD SYSTEM рассчитаны на эксплуатацию в помещениях с относительной влажностью воздуха до 60%. Панели могут изготавливаться по индивидуальным размерам под проектные требования, а также окрашиваться по каталогам RAL и NCS.

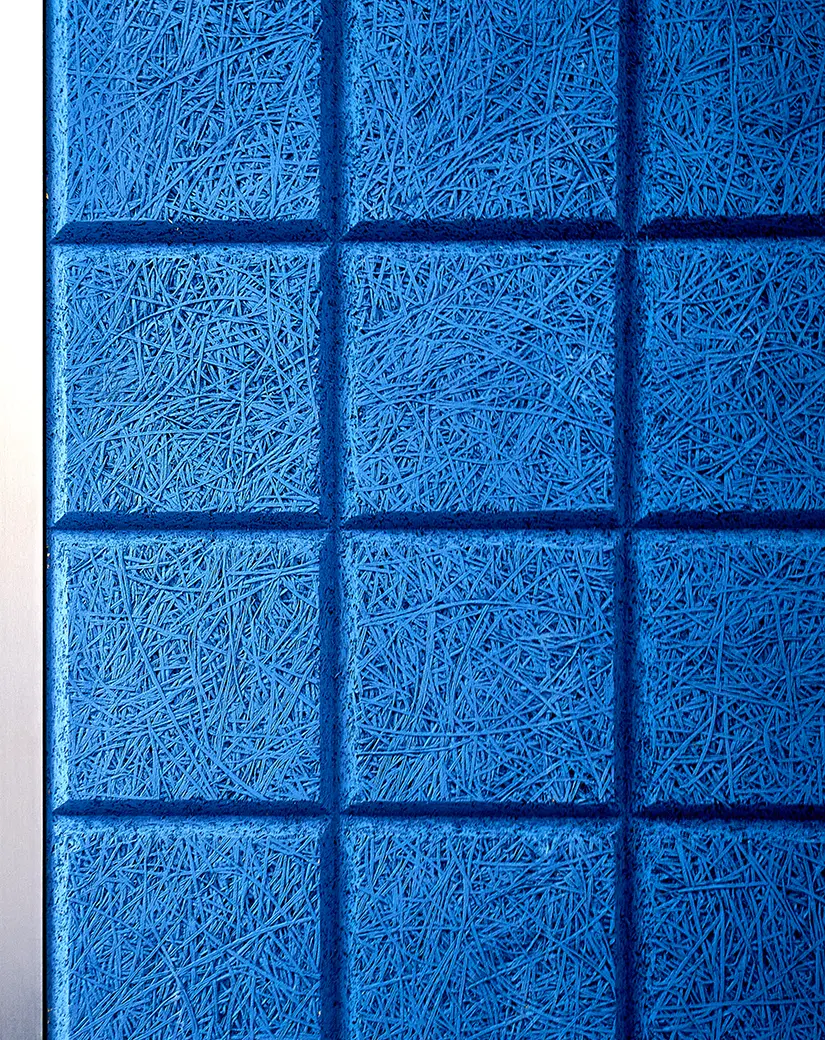

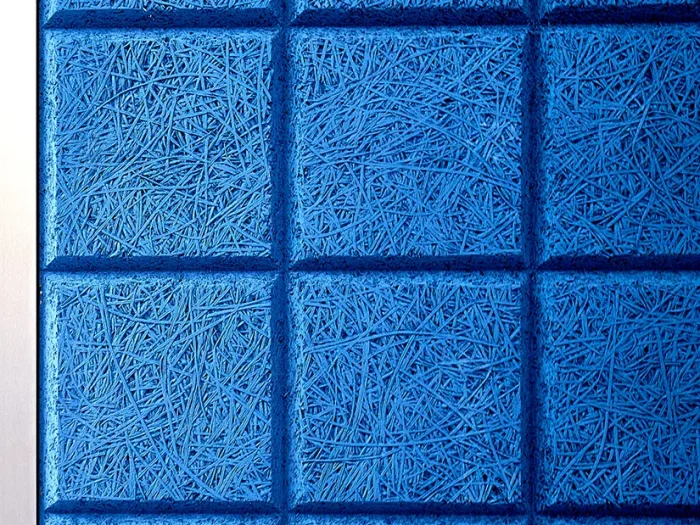

Семейство WINAL™ SOUNDCORE изготавливается на основе древесного волокна и цементного связующего. Фактурная поверхность материала позволяет сочетать звукопоглощающие свойства с акцентной отделкой стен и потолков в общественных зданиях, спортивных комплексах, учебных аудиториях и офисах.

В линейку входят потолочные и стеновые решения. Панели WINAL™ Soundcore C имеют толщину 14 мм и при монтаже без воздушного зазора обеспечивают коэффициент звукопоглощения NRC в диапазоне 0,45–0,55, корректируя акустику потолочной зоны. Стеновые панели WINAL™ Soundcore W выпускаются толщиной 25 мм и обладают повышенной ударопрочностью, что делает их практичным выбором для коридоров, вестибюлей, спортивных залов и зон с повышенной эксплуатационной нагрузкой. При монтаже с воздушным зазором 50 мм за панелью коэффициент звукопоглощения NRC для WINAL™ Soundcore W составляет 0,85–0,95.

Пожарные характеристики продуктов WINAL™ Soundcore C и WINAL™ Soundcore W соответствуют классу пожарной опасности КМ-1 (группа горючести Г1 — слабогорючие материалы). Панели ремонтопригодны и допускают повторное окрашивание.

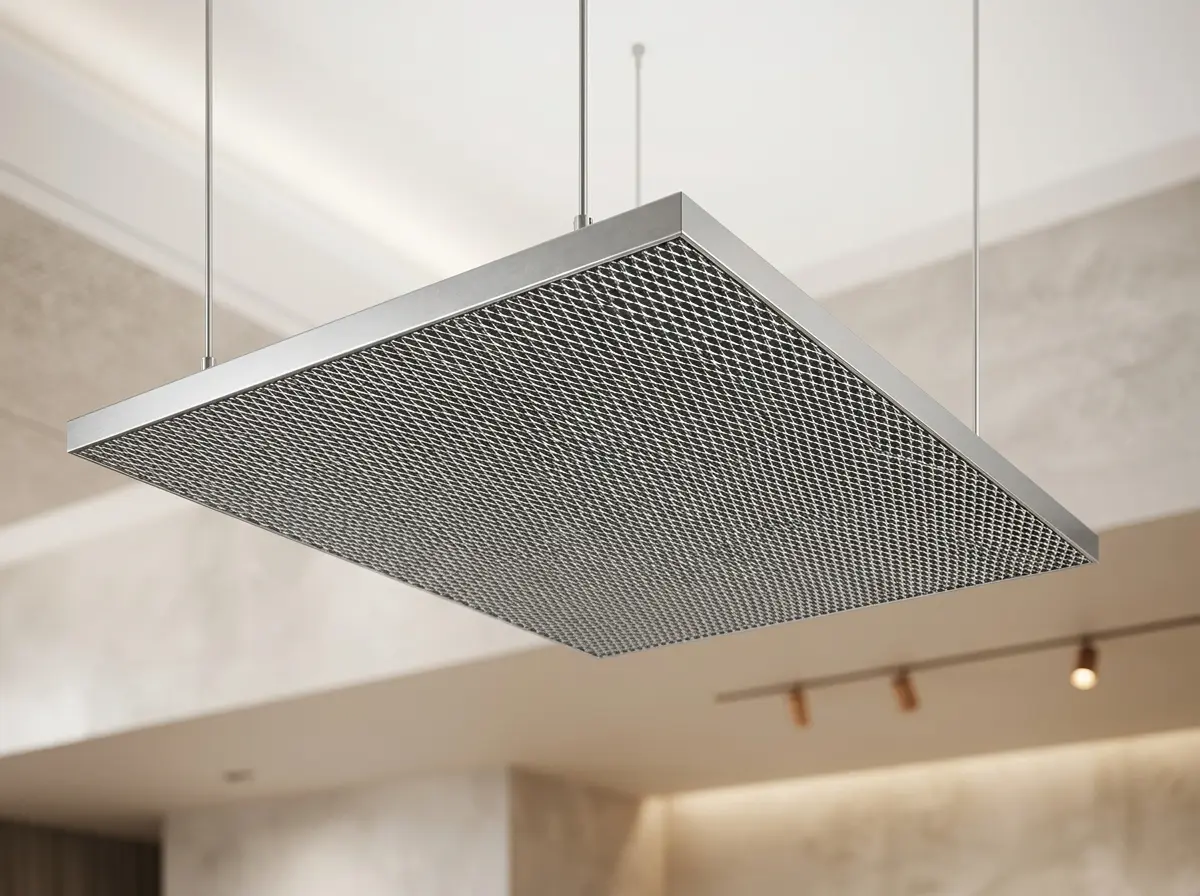

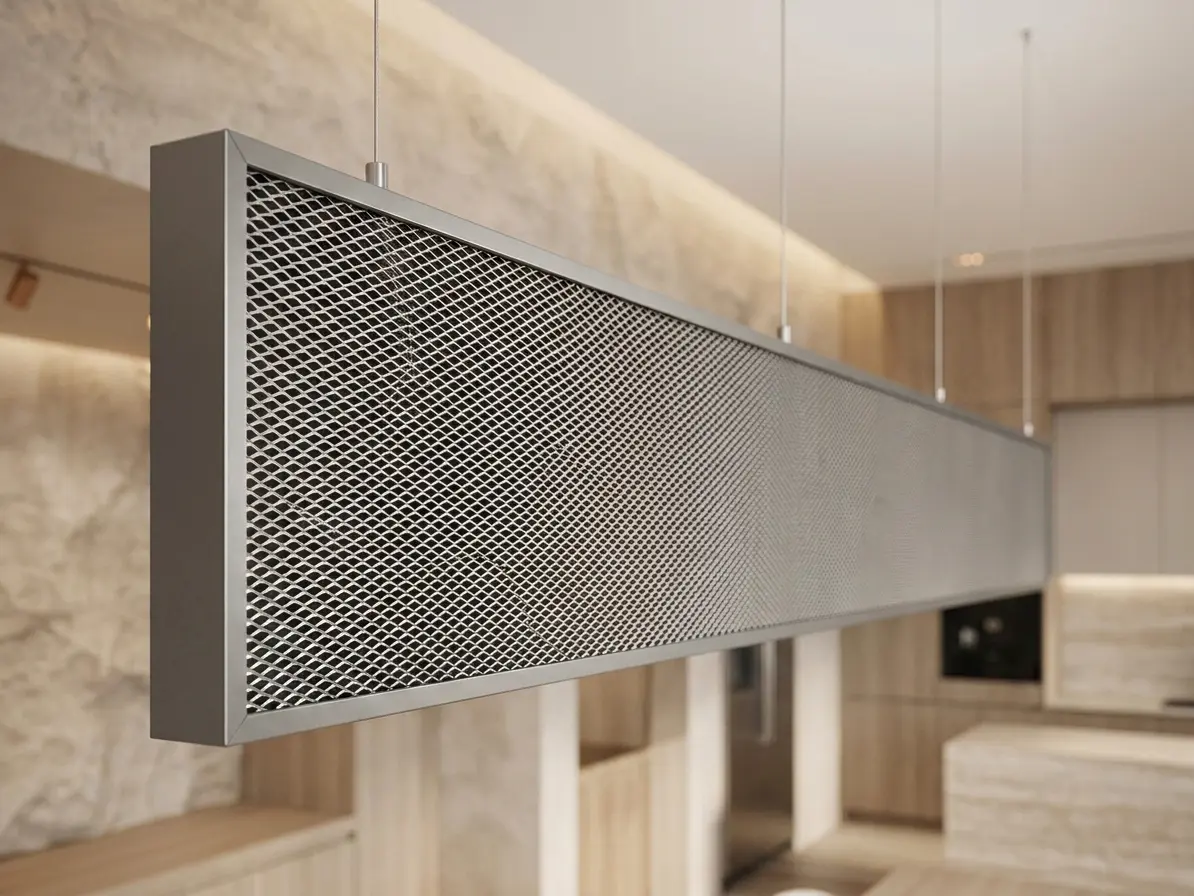

Семейство WINAL™ URBAN представляет собой металлические акустические кассеты, состоящие из металлического экрана и внутреннего звукопоглощающего вкладыша из минеральной ваты. Металлический экран защищает внутренний звукопоглощающий слой от механических повреждений, что делает систему востребованной для пространств с высокими эксплуатационными нагрузками, холлов, коридоров и общественных зон.

В линейку входят решения для различных плоскостей монтажа. Модификация WINAL™ Urban W предназначена для облицовки стен, а кассеты WINAL™ Urban C разработаны для подвесных потолочных систем. Конструктивной особенностью панелей WINAL™ Urban является их способность работать без воздушного зазора за панелью.

Для отдельных продуктов линейки подтверждены классы НГ или КМ-1; их нужно сверять по карточке выбранного исполнения. Там же приводится взвешенный коэффициент звукопоглощения aw до 0,8–0,95. Скрытая подвесная система позволяет формировать визуально монолитную поверхность потолка с аккуратными стыками.

Выбор звукопоглощающих панелей строится на анализе архитектурных особенностей пространства, назначения объекта и требований проектной спецификации. При подборе учитываются площадь и геометрия помещения, целевые параметры времени реверберации, класс пожарной опасности отделочных материалов, влажностный режим и уровень эксплуатационных нагрузок на стены.

При комплектации объекта материалы различных линеек WINAL™ могут комбинироваться между собой для создания сбалансированного интерьера. Требования пожарной безопасности сверяют по карточке выбранного продукта и конкретному исполнению: для WINAL™ Wisound итоговый класс зависит в том числе от отделки, а характеристики WINAL™ Urban также определяются исполнением. Для помещений с высокой проходимостью и спортивных зон рассматривают ударопрочные стеновые панели из древесного волокна или металлические кассеты. В офисных пространствах, переговорных комнатах, учебных аудиториях и гостиницах применяют перфорированные декоративные панели, потолочные модули из минерального волокна, а также подвесные баффлы и острова.

Подбор конкретных типоразмеров, схем перфорации и способов монтажа выполняется с учетом параметров проектируемого объекта и предварительного акустического расчета. Для уточнения характеристик и согласования проектных решений специалисты проектных и подрядных организаций могут запросить образцы материалов и получить консультацию по подбору систем.
